Boletim de Serviço Mais Recente da Garmin
Assunto: Modelo Internacional de Referência Geomagnética de 2025
【Produtos Afetados】
Todos os sistemas aviônicos integrados (G900X®, G950®, G1000(H), G1000 NXi, Cirrus Perspective, Embraer Prodigy) equipados com um AHRS Garmin e com a versão de software GDU 6.00 ou superior são afetados.
Todos os sistemas Garmin G2000®, G3000® e G5000®(H) equipados com um AHRS Garmin, bem como o Embraer Prodigy Touch, também são afetados.
NOTA
NOTA
Os sistemas G1000, G900X, G950, Cirrus Perspective e Embraer Prodigy com a versão de software GDU 5.02 e anteriores estão cobertos em um boletim de serviço separado. Entre em contato com seu revendedor Garmin.
NOTA
DESCRIÇÃO
O Modelo Internacional de Referência Geomagnética de 2025 já está disponível. Consulte a seção "Resolução" para obter instruções sobre como atualizar o modelo de campo geomagnético IGRF. Esta atualização deve ser concluída até 31 de dezembro de 2026.
【Resolução】
Sistemas Aviônicos Integrados Garmin com versões de software GIA anteriores a 7.00 e posteriores a 7.71
O modelo de campo geomagnético IGRF de 2025 pode ser atualizado como parte do Ciclo 2511 do Banco de Dados de Navegação (e ciclos de banco de dados subsequentes).
1. Atualize o banco de dados de navegação de acordo com as instruções no guia do piloto aplicável.

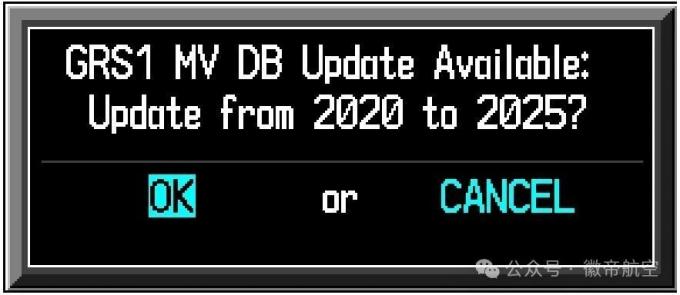

2. Quando o seguinte prompt aparecer, selecione "OK" para atualizar o modelo de campo geomagnético IGRF.
NOTA
NOTA
Para sistemas com várias unidades GRS instaladas, uma mensagem semelhante aparecerá para cada GRS.
Sistema Aviônico Integrado Garmin com versões de software GIA 7.00 a 7.71
Após a atualização para o Ciclo 2511 do Banco de Dados de Navegação (ou um ciclo de banco de dados posterior), o seguinte prompt aparecerá na tela. Selecionar "OK" para atualizar o IGRF resultará em um erro de tempo limite. O IGRF não será atualizado.
Para atualizar o IGRF, faça o seguinte:
1. Insira um cartão SD em branco no leitor/gravador de cartão SD do seu computador.
NOTA
NOTA
Para sistemas G900X, G950, G1000(H), Cirrus Perspective e Embraer Prodigy usando 006-B1330-07, o cartão SD deve ser da marca SanDisk, 2GB ou menor, e formatado em FAT32.
2. Visite: fly.garmin.com/fly-garmin/redirect/magvar-update.
3. Baixe um dos seguintes arquivos de atualização IGRF de 2025:
● 006-B1330-07 - Para sistemas G900X, G950, G1000(H), Cirrus Perspective e Embraer Prodigy
● 006-B1330-08 - Para sistemas G2000, G3000, G5000 e Embraer Prodigy Touch
4. Salve o arquivo em seu computador.
5. Para sistemas Microsoft Windows:
a. Dê um duplo clique no arquivo .exe salvo na etapa 4.
b. Siga as instruções na tela para salvar o banco de dados no cartão SD.
c. Continue para a etapa 7.
NOTA
NOTA
Não copie o arquivo .exe para o cartão SD.
6. Para outros sistemas operacionais:
a. Abra o arquivo zip e extraia-o para uma pasta.
b. Continue para a etapa 7.
NOTA
NOTA
① O conteúdo conterá várias pastas nomeadas de acordo com a versão do software (por exemplo, 4.00 ou 13.00) e vários arquivos adicionais, como igrf_10.rgn, igrf_13.rgn, etc.
② Não copie o arquivo zip para o cartão SD.
7. Ejetar o cartão SD.
8. Conecte a aeronave à unidade de energia no solo.
9. Insira o cartão SD no slot superior do PFD1.
NOTA
NOTA
Não usar o PFD1 pode fazer com que a atualização do banco de dados IGRF falhe.
10. Desligue o disjuntor do GIA #2 para evitar que ele receba energia.
11. Ligue o sistema.
12. Este prompt aparecerá na tela.
NOTA
NOTA
A imagem a seguir é apenas para referência. A versão real do software GDU mostrada pode variar dependendo da versão atual do software GDU.

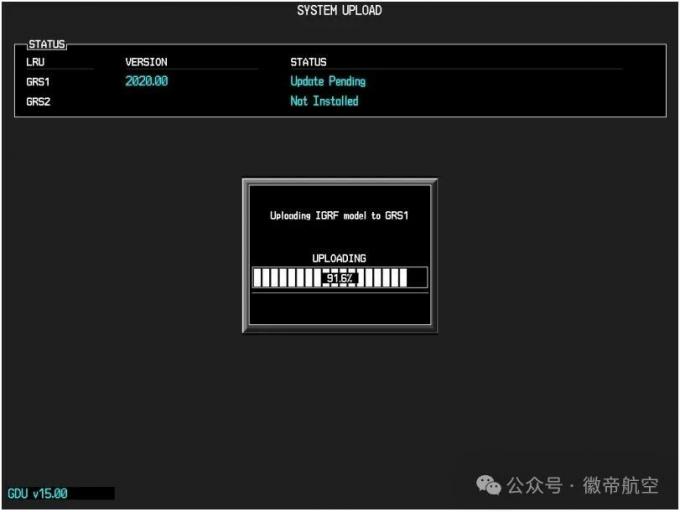

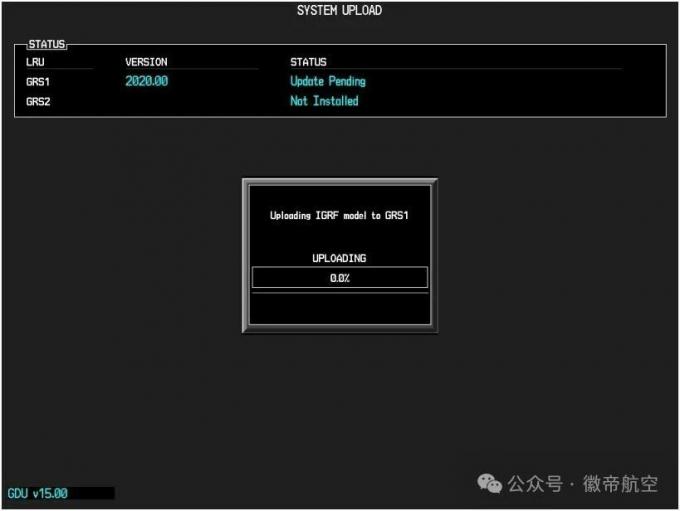

13. O sistema reiniciará e começará a carregar o modelo de campo geomagnético IGRF de 2025.
NOTA
NOTA
Não interaja com o MFD durante este processo. Interagir com o MFD pode fazer com que a atualização do banco de dados IGRF falhe.
AVISO
AVISO
Este processo pode levar mais de 20 minutos para ser concluído. Não desligue e ligue o sistema durante esta etapa.
14. Se o progresso não começar, faça o seguinte:
a. Desligue o GRS correspondente.
b. Desligue e ligue o GRS correspondente.

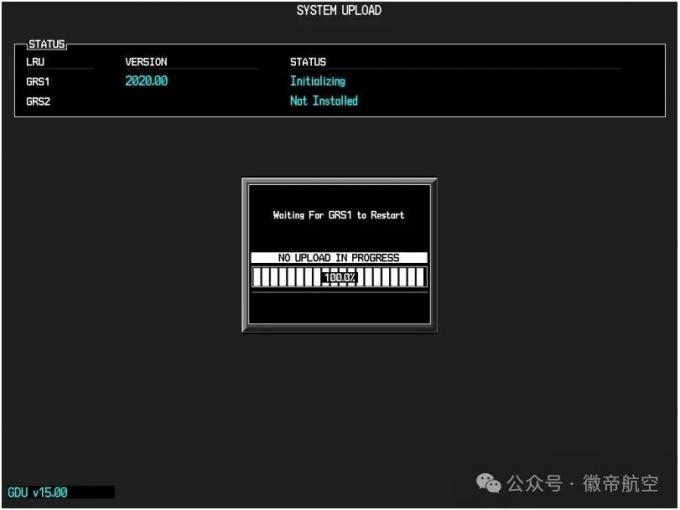

15. Quando a atualização estiver concluída, esta mensagem aparecerá na tela.
16. Remova o cartão SD.
17. Reinicie o disjuntor no GIA #2.
18. Desligue o sistema.
Se você tiver alguma dúvida, entre em contato com seu distribuidor GARMIN, Chongqing Huidi Aviation Equipment Co., Ltd....
